USB на MB Gigabyte GA-K8NMF9 nForce4?
ребят такой вопрос, не могу активировать переднюю панель корпуса InWin S564/T (там USB 2.0) от этого блока в корпусе тянутся 2 провода: один раздвоенный для front usb connector, а другой, как я понимаю (хотя могу и ошибаться) для front ieee 1394 connectors, который, вероятно "включит" и USB. так вот на матери схема соединения такова:
2+++++10 1++++-9 а на проводе от корпуса: 2+++- +10 1+++++9 КАК это подключать? кто знает? плиз, ХЭЛП! |
|
Дневник [Ответить с цитированием] |
|
29-10-2005, 12:01
|
#2 |
|
Камрад
Join Date: июн 2000
Location: Москва
Сообщений: 120
|

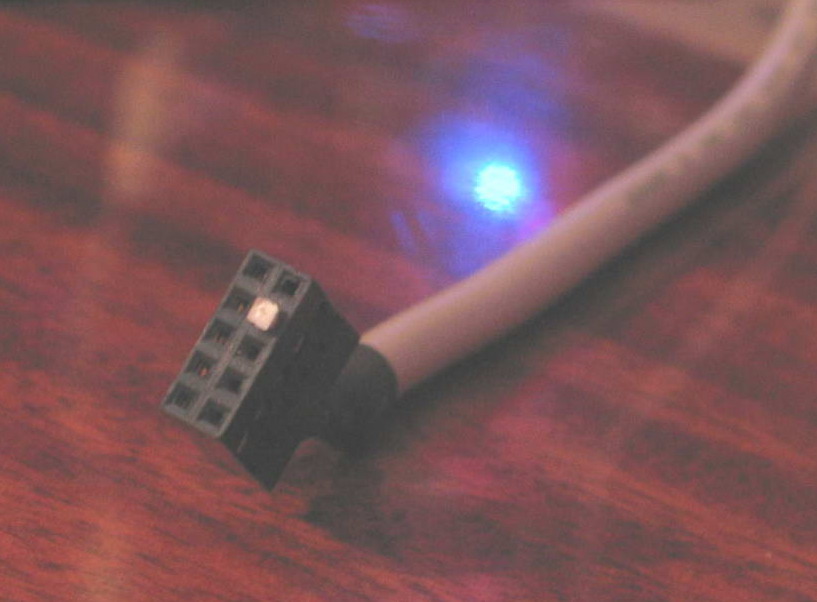

для большей наглядности того, о чем говорю, прикладываю 2 фотки:
|
|
|
Дневник [Ответить с цитированием] |
|
29-10-2005, 12:02
|
#3 |
|
Камрад
Join Date: июн 2000
Location: Москва
Сообщений: 120
|

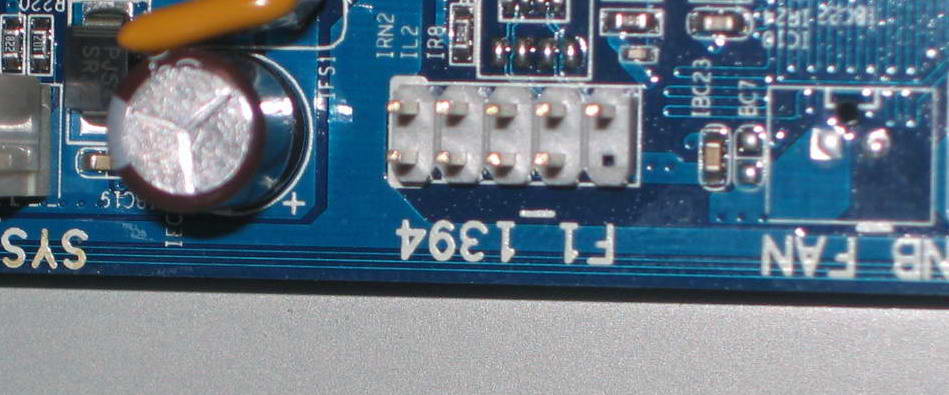

и вторая:
|
|
|
Дневник [Ответить с цитированием] |
|
01-11-2005, 08:05
|
#4 |
|
Камрад
Join Date: дек 2001
Location: Moscow
Сообщений: 701
|
А что написано в мануале к мамке? IEEE 1394:
6 PIN IEEE1394 (with Power) Pin Name Description 1 Power Unregulated DC; 30 V no load 2 Ground Ground return for power and inner cable shield 3 TPB- Twisted-pair B, differential signals 4 TPB+ Twisted-pair B, differential signals 5 TPA- Twisted-pair A, differential signals 6 TPA+ Twisted-pair A, differential signals От корпуса можно прозвонить. А что значитвероятно "включит" и USB? |
|
|
