вопрос по моддингу клавы

[shaihkritzer]

У меня вот появилась идейка поиздеваться над клавиатурой

Цели:
Primary:
*Покрасить клавиатуру в чёрный цвет, в том числе и кнопки (подписи не нужны).

Secondary:
*Сделать подсветку под клавишами (опционально).

*Реставрация: отремонтировать сломанную ножку (найти ещё одну такую возможности нет)
*Удлинить PS/2 провод.

Ограничения: всё должно выйти дёшево и сердито.
Общие: нет возможности ломать/паять корпус, только снимать клавиши, клеить и красить. Нет возможности вносить изменения в плату.
Покраска: Никакой краски за 50 у.е., никаких излишеств. Если возможно - обойтись без грунтовки.
Подстветка: Желательно без батареек/внешнего источника питания. (В теории - подключить к питанию светодиода Num Lock). Если возможно - проложить неоновый шнур.
Реставрация: относительно ремонта ножки ограничений нет.
Относительно удлинения провода - возможно просто докупить удлинитель.

Всё. Жду советов или предложений людей, знакомых с моддингом. Прошу воздержаться от флуда и постов типа "Нифига не выйдет" или "Круто ты придумал" и подобных.

[Cruel_Crow]

Если интересует именно результат, а не сам процесс модинга и ощущение сделанного своими руками, то гораздо дешевле и надёжнее купить чёрную клаву с люминесцентными кнопками (отдельно продают наклейки). Только сегодня в городе видел в двух магазинах. Стоит где-то $10, если переводить с наших денег.

С моддингом, к сожалению, не знаком (разве что радиаторы там разные на видео приклеить и т.п. ), так что могу только пожелать тебе успеха в этом деле

[multivak]

а че правда газоразрядную лампу с холодным катодом можно сделать в виде шнура и куда то прокладывать? блин время со школы много прошло но вроде бы это антинаучно.

[shaihkritzer]

Cruel_Crow нет, покупать ничего нового не буду, потому и старую клаву хочу обновить

multivak да, неоновый шнур существует. Линк:
http://modding.ffstudio.ru/articles.php?do=read&id=11

[multivak]

shaihkritzer
ааааааа! дык это т.н. электролюминисцентный провод он никакого отношения к газу неон не имеет. был еще помню какой то дюралайт он тоже светится но тоже не неоном - там диоды запаяны.

[Major Pronin]

Нормально покрасить без грунтовки да еще и дешевой краской? А смысл? чтоб после первого же неосторожного движения появились белые царапины?

Каким образом планируется подвести питание от клавы на освещение, если ее нельзя разбирать?
Световым шнуром без внешнего питания вряд ли что получится осветить, банально не хватит мощности, даже если клава не PS/2, а USB. Можно только несколько светодиодов с балластными резисторами навесить в цепь питания, но для этого все равно разобрать клаву нужно.

Удлинить шнур. Ага, клава будет черная, а шнурок и удлинитель белые? Лучше всего взять нужной длины кабель (4-5 жил) черного цвета и заменить им старый с перепайкой разъема, но тут опять нужно лезть внутрь клавы.

Проще всего отремонтировать ножку. Берется обыкновенный большой ластик (илу кусок плотной толстой резины) и вырезается пара одинаковых ножек. Заменить лучше сразу пару, и сломанную и целую, чтоб симметрично было.

Так вот, в свете вышеуказанного. Имеет ли смысл вся эта возня, если результат будет заведомо хуже, чем новая клава с подсветкой за 10-15 баксов?

[shaihkritzer]

Major Pronin ещё раз повторяю что никакой новой клавы НЕ БУДЕТ. Естественно, проще купить новую, но покупать не буду, потому и хочу старую обновить

Удлинить шнур. Ага, клава будет черная, а шнурок и удлинитель белые? Лучше всего взять нужной длины кабель (4-5 жил) черного цвета и заменить им старый с перепайкой разъема, но тут опять нужно лезть внутрь клавы. - фиг с ним, пусть шнур будет белый. Это уже не так важно.

Нормально покрасить без грунтовки да еще и дешевой краской? А смысл? чтоб после первого же неосторожного движения появились белые царапины? - планируется сделать так, что б вечером покрасить, и что б на утро всё высохло и можно было собрать и дальше работать. А с грунтовкой церемоний дня на 2 (в лучшем случае), а мне так не подходит...

Световым шнуром без внешнего питания вряд ли что получится осветить, банально не хватит мощности, даже если клава не PS/2, а USB. - ну а как иначе? как это будет выглядеть, если из корпуса клавы будет тянуться шнур с пультом и в розетку?? Тогда уже лучше вообще без подстветки

[Major Pronin]

shaihkritzer, ну, при твоих ограничениях сам видишь, что в итоге может получиться, оно тебе радость доставит?

Еще раз насчет покраски. Так, как ты хочешь, может получиться в один слой всего, и толку от этого? Клава белая или серая. В любом случае, заведомо светлее, чем желаемый конечный черный цвет. Поэтому любая царапинка тут же проявится. К тому же, даже в таком случае покраску желательно производить, полностью разобрав клаву. Во-первых, ее корпус нужно тщательно отмыть и обезжирить перед покраской. Во-вторых, нельзя допустить попадания краски внутрь, ибо можно запросто закрасить кучу контактных групп и получить черную, но не работающую клаву. Все отверстия закрыть довольно проблематично. А нужно ведь еще и кнопочки покрасить. Это еще больше времени займет вместе с их подготовкой. В-третьих, кнопки подвергаются постоянным физическим нагрузкам на истирание. Поэтому дешевая краска довольно быстро будет слезать и, опять же, проявится исходный светлый цвет.
Поэтому быстро покрасить вечером, чтоб утром уже все высохло, конечно, можно успеть, но конечный результат будет не ахти.

Про подсветку. По твоей же ссылке указано, что шнур подключается к блоку питания, т.е. в любом случае должен появиться лишний провод или к внешнему преобразователю или к системнику, внутри которого можно этот преобразователь поставить.
Светодиодов на PS/2 клаву понавесить особо не удастся, потому что мощность PS/2 не рассчитана на такие приколы. Да и в любом случае, чтобы эти диоды подключать, нужно подпаивать провода к плате и сверлить отверстия в самом корпусе клавы.

Таким образом есть два (нет, три) варианта. Делать так, как хочешь ты. Быстро и кое-как. Делать нормально. И просто забить нафиг на это дело =)

[shaihkritzer]

Major Pronin Клава белая или серая - белая...
ее корпус нужно тщательно отмыть и обезжирить перед покраской - это без проблем...
Все отверстия закрыть довольно проблематично - ничего, закроем...
кнопки подвергаются постоянным физическим нагрузкам на истирание - ну если за 4 года ещё ни одна подпись не стёрлась, то, надеюсь, и краска не сразу сотрётся...
Поэтому дешевая краска довольно быстро будет слезать - ну а какую надо тогда взять краску и что бы она стоила в пределах разумного? Или какая-нить спец.краска для пластика? И хватит ли одного баллончика?
шнур подключается к блоку питания, т.е. в любом случае должен появиться лишний провод или к внешнему преобразователю или к системнику, внутри которого можно этот преобразователь поставить - ладно, так и быть но шнур наверно таки где-нить сбоку пущу, сверлить не буду ничего...
А можно ли допустим два разных шнура к одному блоку питания присоединить? (например красная подстветка - под стрелками, Esc, F1-F12, Power и W.A.S.D., и синяя - под всеми остальными)

[Major Pronin]

Я вот никак не пойму, откуда такое нежелание разобрать клаву? Ничего там такого страшного нет. Зато намного проще и отчистить и покрасить будет, если уж все равно хочешь этим заняься.
Баллочика хватит, а насчет того, какая краска для пластика подходит, можно у продавцов узнать.
Разные шнуры можно к одному блоку подключить, но сверлить все равно придется, если хочешь делать подсветку. Еще раз внимательно посмотри свою же ссылку. Без этого не обойдется, иначе как ты хочешь эти все шнуры в корпусе укладывать и выводить наружу?

[shaihkritzer]

Major Pronin откуда такое нежелание разобрать клаву? - разобрать то можно, но верхние мультемидийные клавиши закреплены на плате... И матрица тоже закреплена под платой. Полностью всё это снять и освободить корпус практически невозможно, да и есть очень хороший шанс рассыпать все мембраны

[shaihkritzer]

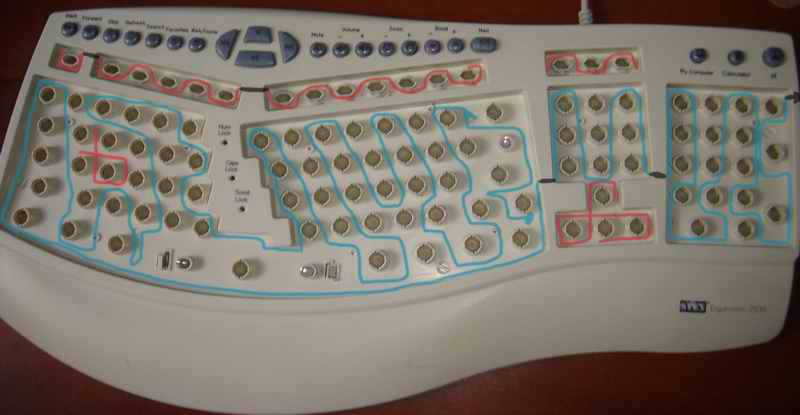

я вот тут набросал предварительный план размещения шнура... Правда тут красный шнур не соединён с синим. Чёрным отмечены места просверливания. Какие-нибудь замечания?

[Major Pronin]

Все эти платы должны легко сниматься. Мембраны аккуратно нужно ссыпать в пакетик, чтоб не потерялись. Таким образом можно ибежать кучи неприятных вещей при покраске и спокойно проложить необходимые световые прибамбасы. А заодно и почистить салфеточкой мембраны, там наверняка грязь накопилась.

[Major Pronin]

Кстати, мультимедийные кнопки все равно снимать нужно перед очисткой корпуса и покраской и я уже написал - почему.
При прокладке шнура лучше избегать пересечений, иначе могут плохо нажиматься кнопки. Два таких места я уже вижу. Там проще можно проложить, без "перекрестков". Ну а итоговый кабель питания лучше выводить из корпуса в том же месте, где выходит клавиатурный шнур, тогда их можно будет скрепить вместе - меньше болтающихся проводов будет.
А еще не плохо бы предусмотреть выключатель подсветки, в корпусе места наверняка много у задней стенки. Иначе придется нырять под стол (или куда там будет втыкаться модуль питания шнура), когда подсветка надоест.

[shaihkritzer]

Major Pronin При прокладке шнура лучше избегать пересечений, иначе могут плохо нажиматься кнопки. - кстати, шнур подстветки нужен тонкий, т.к. нажатая кнопка почти прилегает к дну, где-то 0,5 см остаётся...
А как лучше красный шнур к синему подсоединить и в каком месте? (прям как будто бомбу собираем )
итоговый кабель питания лучше выводить из корпуса в том же месте, где выходит клавиатурный шнур - так наверно и сделаю, просто ещё не везде особенности конструкции корпуса исследовал...
я вот так думаю, что там где я нарисовал выход справа, провод наверно "нырнёт" в корпус самой клавы, и внутри уже как-нить проведётся к месту выхода PS/2 кабеля...
А выключатель подсветки в комплекте идёт или его самому делать?

А есть какие-нить предположения во сколько долларов это всё мне обойдётся (ну приблизительно)?

[Major Pronin]

Насчет соединения шнуров и комплектации выключателями, а также цены, сказать не могу, надо смотреть на конкретные модели.
Низковольтный выключатель можно подобрать на радиорынке или в магазине - максимум 5-10 рублей, я так думаю.
Не забудь, что шнур надо будет приклеивать, чтоб потом он не начал произвольно гнуться и мешать кнопкам.

[Major Pronin]

Вот ссылочка с неоновой ниткой. 15 баксов. Там же есть ссылка на сайт производителя с описанием и комплектацией. Смотреть в разделе "светоэффекты".

[shaihkritzer]

Major Pronin блин, дороговато выходит
Это самый дешёвый что ли??

З.Ы. Видимо подсветка будет одноцветная...

UPD:
опа-па! Звуковой преобразователь!! Вот это было бы просто замечательно! Тогда бы клавиатуру никогда не менял бы..

СТОП! На картинке видно у инвентора штекер питания для БП компа. Что ли и шнур можно от БП компа запустить??

З.З.Ы. Видимо влечу я в копеечку

[Major Pronin]

shaihkritzer, дешевле не видел. Моддинг вообще - не дешевое понятие. Даже самый небольшой, но с применением всяких красивостей.

[shaihkritzer]

Major Pronin а про звуковой преобразователь что известно? Тоже недешёво наверно...

[Major Pronin]

shaihkritzer, ну, пошарь в сети. Название-то прибора тебе известно =) Думаю, что в районе 15-20 баксов.
А питальный инвертор для подсветок (не только шнуровых) стандартным молексом на БП вешается, да. Бывают, конечно, и внешние блоки, но я таких почти не видел.

[shaihkritzer]

нашёл неоновую струну, подключающуюся к блоку питания компа. ~$20.5.
А вот звукового преобразователя у них не было

Осталось с краской разобраться, и приступим

[shaihkritzer]

так, все ингридиенты найдены и почти куплены
Напишите кто-нить последовательность действий с краской и грунтовкой...

[shaihkritzer]

аллёу!!
И куда эксперт запропастился??

[Major Pronin]

shaihkritzer не красил, что ль, ни разу? Ну, для начала надо клаву разобрать и отсоединить все, что красить нельзя (платы, проводки, пленки с дорожками и т.д.) Затем нужно все, что под покраску, отчистить и обезжирить. В случае с клавиатурой это проще всего делать при помощи обычного средства для мытья посуды - фейри. А чтоб с каждой кнопкой не морочить себе голову, делаем так - ссыпаем все кнопки в полиетиленовый пакет, плюхаем туда с чайную ложку средства, наливаем воды (не полный пакет), зажимаем горловину пакета и начинаем изображать дядьку, крутящего в руках мешок с бочонками лото. Минут пять все это дело в руках мнем и крутим, потом чистой водой промываем. Тут можно уже под краном прям по одной кнопке. Кидаем все это дело на чистое сухое полотенце для просушки.
Когда все высохнет (можно феном обдувать для ускорения процесса), раскладываем аккуратно (чистыми руками) все кнопочки и прочие пластиковые детальки на газете, разложенной в несколько слоев. И аккуратно из баллончика распыляем грунтовку. На баллончиках обычно пишется, с какого расстояния прыскать, но ближе 15 см лучше не надо - будут потеки.
когда грутновка высохнет, смотрим, нет ли где тех самых потеков. Если таковые имеются, то берем наждачную бумагу-нулевку и аккуратненько обрабатываем. Опять же - чистыми руками.
Покраска таким же макаром, как и грунтовка. Желательно, в два слоя. С просушкой и осмотром на предмет потеков. Если желание есть, то можно сверху бесцветным лаком потом пройтись, для усиления поверхности.
Вот, в общих чертах так =)
Причем, покраску и грунтовку лучше делать не в комнате, а на лестничной клетке. И очень желательно, чтоб там было чисто и не было сильных сквозняков, а то пыль и мусор впечатаются в краску, что будет весьма некрасиво.
